طراحی پمپ روغن – Oil Pump

طراحی پمپ روغن – Oil Pump

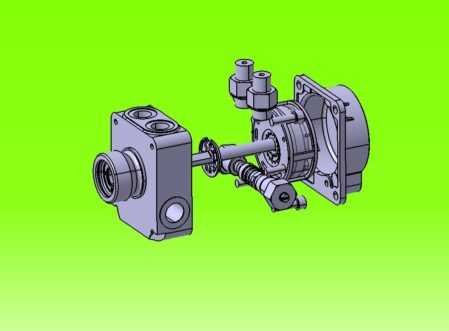

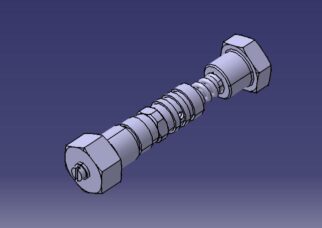

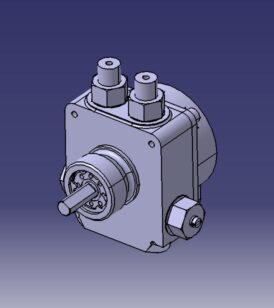

در این پکیج رایگان مدل سازی سه بعدی قطعات پمپ روغن در محیط Part Design  و مونتاژ آنها در محیط Assembly Design  نرم افزار کتیا CATIA می باشد همچنین تمامی قطعات قابلیت ویرایش نیز دارند.

تعداد قطعات 29
پسوند فایل ها CATProduct , CATPart

لینک دانلود

پمپ روغن

پمپ روغن یا هیدروپمپ دستگاهی است که می تواند انرژی مکانیکی را به انرژی هیدرولیکی یا بلعکس تبدیل کند. به عبارت دیگر سیال هیدرولیک از یک ورودی وارد پمپ روغن می شود و توسط سیستمهای داخلی دستگاه، فشار آن تقویت شده و به خروجی منتقل می گردد.

مکانیزم عملکرد پمپ دنده داخلی نوع هلالی به این صورت است که محور پمپ، پینیون یا چرخدنده خارجی را به حرکت در می آورد که آن هم به نوبه خود چرخدنده داخلی را تحریک می کند.

بواسطه گردش چرخدنده ها، در ورودی خلاء ایجاد شده و پس از مکش سیال از پمپ، آن را بین فضای دنده ها و قسمت هلالی محبوس می کند و در اثر گردش چرخدنده ها، این سیال به قسمت خروجی منتقل می شود.

در این پکیج رایگان مدل سازی سه بعدی قطعات پمپ روغن در محیط Part Design  و مونتاژ آنها در محیط Assembly Design  نرم افزار کتیا CATIA می باشد همچنین تمامی قطعات قابلیت ویرایش نیز دارند.
