طراحی رگلاتور (تنظیم کننده) – Regulator

طراحی رگلاتور (تنظیم کننده) – Regulator

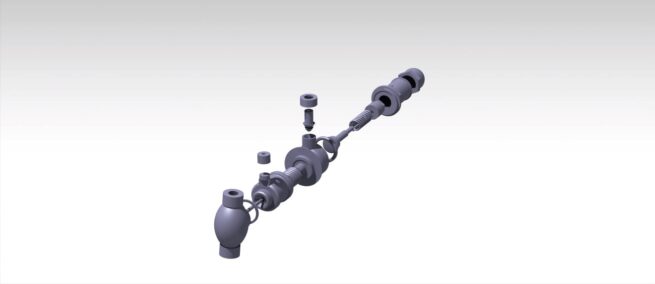

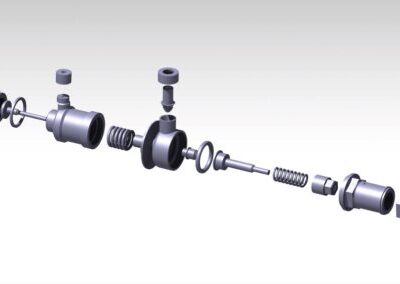

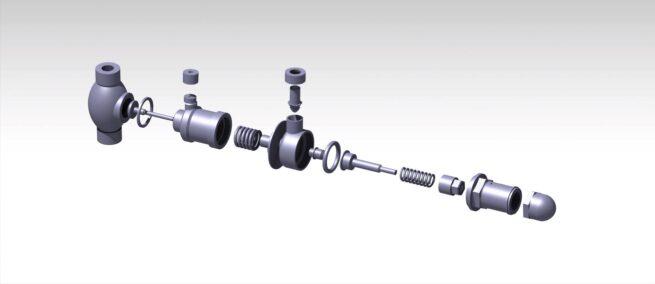

طراح صنعت سپاهاندر این پکیج رایگان مدل سازی سه بعدی قطعات یک نوع رگلاتور در محیط Part Design  و مونتاژ آنها در محیط Assembly Design  نرم افزار کتیا CATIA می باشد. همچنین تمامی قطعات قابلیت ویرایش نیز دارند.

تعداد قطعات 18
پسوند فایل ها CATProduct , CATPart

لینک دانلود

رگلاتور (تنظیم کننده)

رگلاتور دستگاهی است که در صورت تغییر جریان ناگهانی گاز، می‌تواند فشار آن را در حد معینی کنترل کند و آن را به حد تعدیل برساند. رگلاتورها از نظر ساختمانی در انواع فنری Spring Loadingو پایلوت دار Pilot Regulator operated عرضه می گردند.

در رگلاتورهای پایلوت دار تغییرات فشار خروجی با نیروی فنر در رگلاتور متری دیگر به نام پایلوت مقایسه شده و نتیجه آن به صورت فشار گاز به دیافراگم رگلاتور اصلی اعمال می گردد و به عبارت دیگر تغییرات فشار خروجی تقویت شده و سپس باعث تغییر وضعیت شیر منع میگردد.

پایلوت عبارت است از یک رگلاتور فنری که از فشار ورودی تغذیه شده و متناسب با میزان فشردگی فنر خود فشار خروجی را مهیا می سازد. این فشار به عنوان فشار فرمان روی رگلاتور اصلی اعمال می شود.

از مشخصه فنی که در انتخاب رگلاتورها اهمیت بسیار دارد ظرفیت آنها می‌باشد که رابطه مستقیم با فشار ورودی و خروجی و چگالی گاز و شکل بدنه آن دارد به طوریکه نسبت بین فشار ورودی (P1) و خروجی (P2) تعیین کننده نوع جریان خروجی رگلاتور می‌باشد و اگر نسبت P2<P1/2 باشد جریان کاملاً بحرانی و P2=P1/2 جریان بحرانی و P2>P1/2 جریان غیر بحرانی خواهد بود.

در این پکیج رایگان مدل سازی سه بعدی قطعات یک نوع رگلاتور در محیط Part Design  و مونتاژ آنها در محیط Assembly Design  نرم افزار کتیا CATIA می باشد. همچنین تمامی قطعات قابلیت ویرایش نیز دارند.
