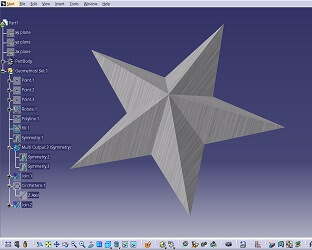

در این  ویدئو آموزشی، با استفاده از محیط طراحی سطوح در کتیا، قطعه ستاره ای شکل با 3 روش متفاوت توسط دستورات محیط‌های Part Design و طراحی سطوح پیشرفته GSD، به شکل کاملاً کاربردی و عملی در نرم افزار قدرتمند کتیا (CATIA) آموزش داده شده است.

در این 3 فیلم آموزشی با استفاده از محیط طراحی سطوح پیشرفته کتیا یا Generative Shape Design دستورات زیر استفاده شده است.

• روش‌های مختلف رسم نقاط با استفاده از دستورات Point و Points Repetition
• روش‌های مختلف رسم خط با استفاده از دستورات Line و Polyline
• دستور رسم دایره در محیط 3بعدی Circle
• دستور پر کردن سطوح Fill
• دستور اتصال سطوح به یکدیگر Join
• دستور رسم تقارن یا Symmetry
• دستور Extremum
• دستور Circular Pattern
• دستور Rotate

محتویات این بسته آموزشی:

فیلم آموزشی با توضیحات کامل مدرس (دکتر محمدرضا فوده)

فایل قطعه طراحی شده به همراه نمودار درختی قابل ویرایش در نرم افزار کتیا
