قالب برش

قالب های برش یکی از انواع پرکاربرد قالب های پرس هستند که برای ایجاد حفره ها، سوراخ ها، لبه ها، شیارها و … روی ورق ها و قطعات مورد استفاده قرار میگیرند و شامل مکانیزمهای بسیار متفاوتی میباشند.

این قالب از 2 عدد کفشک بالا و پایین، بوش راهنما، میل راهنما، صفحه سنبه گیر، سنبه، صفحه جدا کننده، کانال راهنما، ماتریس و صفحه آن و اجزای دیگر تشکیل شده است.

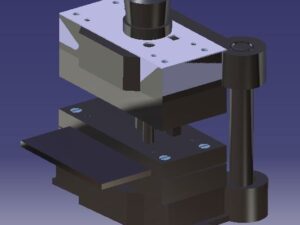

در این پکیج رایگان مدل سازی سه بعدی قطعات قالب برش در محیط Part Design  و مونتاژ آنها در محیط Assembly Design  نرم افزار کتیا CATIA می باشد. همچنین تمامی قطعات قابلیت ویرایش نیز دارند.
