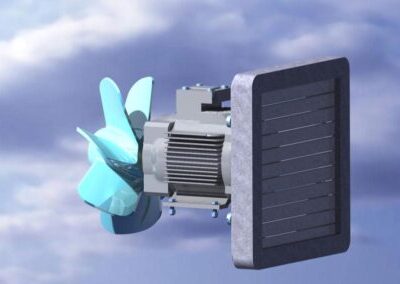

در این پکیج رایگان مدل سازی سه بعدی قطعات فن آکسیال در محیط Part Design  و مونتاژ آنها در محیط Assembly Design نرم افزار کتیا CATIA می باشد همچنین تمامی قطعات قابلیت ویرایش نیز دارند.

تعداد قطعات 47
پسوند فایل ها CATProduct , CATPart

لینک دانلود

فن آکسیال  یا فن محوری اولین فن ساخته شده توسط بشر بوده است. تاریخ ساخت فن های آکسیال به زمان ساخت آسیاب های بادی در قرون وسطی در قاره اروپا بر میگردد.

اولین فن الکتریکی یک نوع فن محوری یا آکسیال بود که در دهه ۸۰ میلادی معرفی و ثبت شد. علت آنکه این نوع فن را آکسیال یا محوری نامیدند آن بود که نحوه تولید باد در این نوع فن ها بصورت محوری می باشد. در این نوع فن با حرکت و چرخش تیغه ها حول محور مرکزی فن، هوا نیز در همان جهت شروع به حرکت می نماید.

در فن های آکسیال، جریان هوای تولید شده دارای شارش بسیار بالاتری نسبت به فن های دیگر می باشد. این بدان معناست که هوای جاری شده از طریق چرخش پروانه فن آکسیال دارای دبی بسیار بالایی بوده ولی هوای جریان هوای تولید شده دارای فشار بسیار اندک می باشد.

آشنایی با فن های آکسیال:

در فن های آکسیال جریان هوا در راستای محور یا شفت پروانه عبور می کند. فن های آکسیال به طور معمول در مواردی که جابجایی هوا با افت فشار کم و حجم تخلیه بالا باشد به کار می روند.

در بعضی موارد در ظرفیت مشابه، فن های آکسیال یا محوری به سرعت چرخش پروانه بالاتری نیاز دارند که این موضوع سر و صدای بیشتر آنها را نسبت به فن های گریز از مرکز در پی دارد. در این فن ها فشار هوا به وسیله نیروی آیرودینامیک تولید شده توسط بالک های پروانه تنظیم می شود.

از جمله مزایای فن های آکسیال عبارت اند از :

  • وزن و حجم کم با توجه به ابعاد
  • هزینه کم

در این پکیج رایگان مدل سازی سه بعدی قطعات فن آکسیال در محیط Part Design  و مونتاژ آنها در محیط Assembly Design نرم افزار کتیا CATIA می باشد همچنین تمامی قطعات قابلیت ویرایش نیز دارند.
