پولی‌کش (Puller) – ابزار بیرون‌کِش

توضیح کلی:

پولی‌کش (که در اصطلاح فنی به آن Bearing Puller یا Gear Puller نیز گفته می‌شود) یک ابزار مکانیکی دستی یا هیدرولیکی است که برای بیرون کشیدن قطعاتِ سفت و محکمِ نشسته بر روی یک شفت، بدون آسیب زدن به قطعه یا شفت، استفاده می‌شود. این ابزار بر اساس اصل نیروی کشش متمرکز کار می‌کند.

اجزای اصلی یک پولی‌کش مکانیکی معمولی:

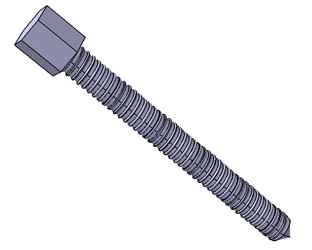

1. بدنه مرکزی:  یک پیچ بزرگ که با چرخاندن آن، نیروی کشش اعمال می‌شود.

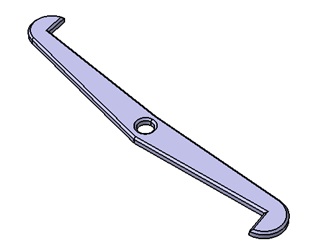

2. بازوها: معمولاً دو یا سه بازو که دور قطعه مورد نظر قلاب می‌شوند.

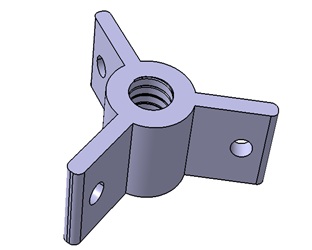

3. قطعه مهره ای شکل که بازوها و بدنه مرکزی به آن متصل هستند و نیرو را توزیع می‌کند.
4. رابط ها و اتصالات

نحوه کار (اصول مکانیکی):

با قرار دادن بازوها پشت لبه قطعه (مثلاً پولی) و قرار دادن نوک مرکزی در انتهای شفت، با چرخاندن پیچ مرکزی، نیروی زیادی به صورت متمرکز و کنترل‌شده برای بیرون راندن قطعه از جای خود ایجاد می‌شود. این روش بسیار امن‌تر و دقیق‌تر از استفاده از چکش و فشار ضربه‌ای است.

کاربردهای صنعتی:

۱. صنعت خودرو و تعمیرگاه‌ها:

• تعویض بلبرینگ چرخ. بلبرینگ چرخ پس از هزاران کیلومتر کارکرد، به سخت‌ی روی محور (شفت) چسبیده است. با استفاده از پولی‌کش هیدرولیکی مخصوص، بلبرینگ به آرامی و بدون آسیب به سیستم تعلیق بیرون کشیده می‌شود.
• تعمیر گیربکس. برای تعویض چرخ‌دنده‌های فرسوده داخل گیربکس، ابتدا باید چرخ‌دنده‌های قدیمی را از روی میله‌هایشان خارج کرد. پولی‌کش دو یا سه بازو دقیقاً برای این کار طراحی شده است.

۲. نگهداری و تعمیرات ماشین‌آلات صنعتی: (PM)

• تعویض پولی تسمه‌نقاله. در یک خط تولید یا سیلو، پولی‌های بزرگی که تسمه‌نقاله را هدایت می‌کنند، پس از سال‌ها کار ممکن است فرسوده شوند. برای تعویض، باید آن‌ها را از شفت موتور یا رولر بیرون کشید. پولی‌کش بزرگ و سنگین این کار را ممکن می‌سازد.
• تعویض کوپلینگ‌ها یا چرخ‌زنجیرها. قطعاتی که دو شفت را به هم متصل می‌کنند نیز اغلب به کمک پولی‌کش جدا می‌شوند.

۳. صنایع برق و الکتروموتورها:

• سرویس الکتروموتور. برای سیم‌پیچی مجدد یا تعمیر بلبرینگ یک موتور الکتریکی بزرگ، باید پوکه (پولیر) موتور را از روی روتور آن جدا کرد. این قطعه معمولاً بسیار محکم جا خورده است و پولی‌کش استانداردترین روش برای جداسازی آن است.

۴. صنعت ساخت‌وساز و ماشین‌آلات سنگین:

• تعمیر اکسل کامیون یا لودر. بیرینگ‌ها، بوش‌ها و سگ‌دست‌های این ماشین‌آلات تحت بارهای بسیار سنگینی هستند و برای جداسازی، به پولی‌کش‌های هیدرولیکی با ظرفیت بسیار بالا نیاز است.

نکته ایمنی و کاربردی مهم:

استفاده صحیح از پولی‌کش از تخریب قطعات گران‌قیمت جلوگیری می‌کند. روش‌های سنتی مانند کوبیدن با چکش نه‌تنها ممکن است به شفت صدمه بزند، بلکه می‌تواند باعث ترک خوردن قطعه یا پرتاب شدن خطرناک آن شود. پولی‌کش با توزیع یکنواخت نیرو، جداسازی را ایمن، تمیز و قابل پیش‌بینی می‌کند.

جمع‌بندی: پولی‌کش یا Puller یکی از ابزارهای ضروری و کلیدی در هر کارگاه تعمیراتی و فرآیند نگهداری صنعتی است که نقش مهمی در کاهش زمان تعمیر، افزایش ایمنی و جلوگیری از ضایعات قطعات ایفا می‌کند.

فیلم آموزشی فوق، مدل سازی سه بعدی پولی کش (Puller) در محیطPart Design   و مونتاژ کامل قطعات در محیط Assembly Design می باشد که تمامی مراحل بصورت گام به گام آموزش داده شده است.

همچنین فایل های سه بعدی مکانیزم پولی کش همراه این پکیج آموزشی می باشند و قابلیت ویرایش نیز دارد.

پکیج آموزش طراحی پولی کش Puller در کتیا + فایل پروژه

فیلم آموزشی فوق، مدل سازی سه بعدی پولی کش (Puller) در محیطPart Design   و مونتاژ کامل قطعات در محیط Assembly Design می باشد که تمامی مراحل بصورت گام به گام آموزش داده شده است.

همچنین فایل های سه بعدی مکانیزم پولی کش همراه این پکیج آموزشی می باشند و قابلیت ویرایش نیز دارد.
